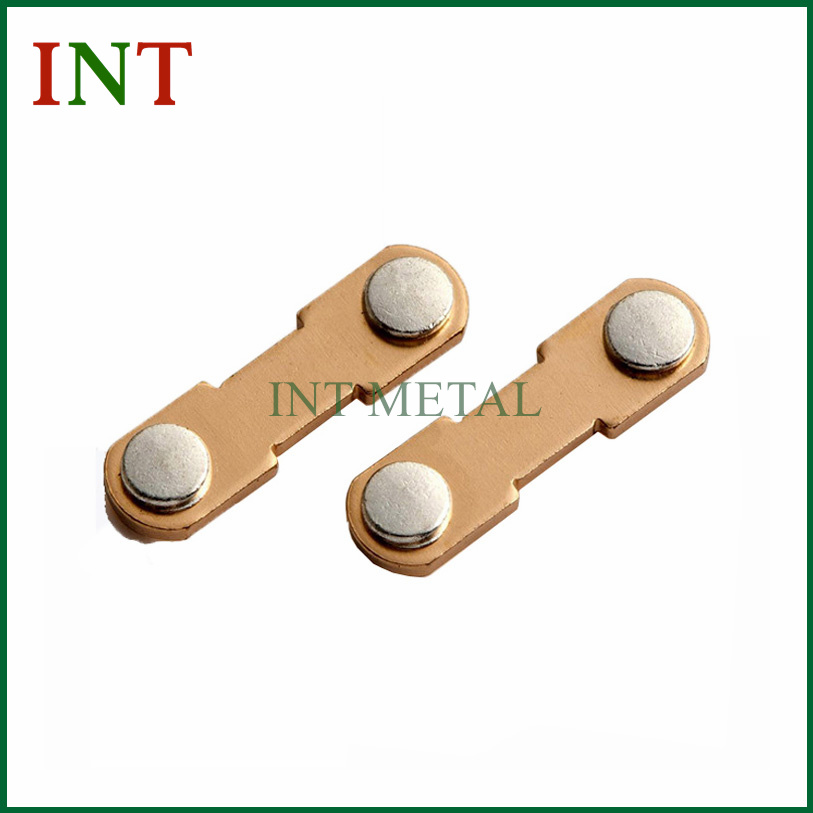

Liikkuvat kosketinniititovat tarkkoja sähkökosketinkomponentteja, jotka on suunniteltu auttamaan ohjaamaan ja kytkemään sähkötehoa laitteissa, kuten kontaktoreissa, katkaisimissa, käynnistimissä, lämpötilansäätimissä, kytkimissä ja releissä. Yli 12 vuoden valmistuskokemuksella,INTkehittää räätälöityjä liikkuvia kosketinniittejä käyttäen hopeapohjaisia kosketinmateriaaleja ja kupari- tai kupari-nikkelipohjamateriaaleja vaativiin OEM- ja ODM-sovelluksiin.
Liikkuvat kosketinniitit ovat erikoissähköisiä kosketinkomponentteja, jotka on asennettu kytkentämekanismien liikkuviin johtaviin osiin. Käytön aikana liikkuva kosketin lähestyy kiinteää kosketinta tai irtoaa siitä sähköpiirin muodostamiseksi tai katkaisemiseksi.
Tämä liike tekee kosketuspinnasta erityisen tärkeän. Jokainen kytkentäjakso voi synnyttää kipinöintiä, mekaanista iskua, kitkaa ja lämpöä. Oikein suunnitellun kosketinniitin on siksi tarjottava vakaa sähköinen rajapinta säilyttäen samalla mekaaninen eheys toistuvan käytön ajan.
Käytännön sovelluksissa liikkuvat kosketinniitit voivat ohjata sähkötehoa suoraan tai epäsuorasti kytkentämekanismien kautta. Ne ovat erityisen tärkeitä pieni- ja keskivirtaisille sähkölaitteille, joissa vaaditaan luotettavaa kytkentää ja kompakteja komponenttimittoja.
Materiaalin valinta on yksi tärkeimmistä tekijöistä suunniteltaessa liikkuvia koskettimia. Kosketuspinnan tulee tasapainottaa sähkönjohtavuus, sähköisen kulumisenkestävyys, hitsauskestävyys, lämpökäyttäytyminen ja yhteensopivuus käyttöympäristön kanssa.
Käytettävissä olevien INT-tuotetietojen mukaan yleisesti käytettyjä kosketuspintamateriaaleja ovat Ag, AgNi, AgCdO, AgSnO2, AgSnO2sisään2O3ja AgZnO. Yleisinä perusmateriaaleina käytetään kuparia ja kupari-nikkeliä.
| Materiaaliluokka | Tyypillinen materiaali | Ensisijainen huomio |
|---|---|---|
| Hopea | Ag | Sähkönjohtavuus ja kosketuskyky |
| Hopeinen nikkeli | AgNi | Sähkö- ja lämpösuorituskyky hyvällä valokaaren resistanssilla |
| Hopeakadmiumoksidi | AgCdO | Sähköisen kulumisen ja sulahitsauksen kestävyys |
| Hopea tinaoksidi | AgSnO2 | Soveltuu vaativiin kytkentäsovelluksiin |
| Pohjamateriaali | Cu/CuNi | Mekaaninen tuki ja johtava liitäntä |
Oikea materiaali tulee valita virtatason, kytkentätaajuuden, jännitteen, kuormitusominaisuuksien, lämpöolosuhteiden, mekaanisten vaatimusten ja lopullisen sähkölaitteen odotetun käyttöiän mukaan.
Liikkuvien koskettimien niittien kompakti rakenne tekee niistä sopivia monenlaisiin sähkökytkentäkomponentteihin. Ne liittyvät pääasiassa pieni- ja keskivirtasovelluksiin.
sisäänsinöörien ja hankintatiimien osalta hakemus tulee aina harkita yhdessä sähkökuorman ja mekaanisen liikkeen kanssa. Yhdessä kytkinlaitteessa hyvin toimiva kosketinnitti ei välttämättä sovellu toiseen malliin ilman materiaalin tai mittojen säätämistä.
Mittatarkkuus on kriittinen, koska niitin on sopia liikkuvaan kosketinkokoonpanoon oikein. INT tarjoaa räätälöidyt mitat, edustavat tekniset tiedot, jotka kattavat pään halkaisijat noin 2,5–8 mm.
| Parametri | Edustava valikoima | Tyypillinen toleranssi |
|---|---|---|
| Pään halkaisija | 2,5-8 mm | ±0,10 mm |
| Pään paksuus | Noin 0,6-2,0 mm | ±0,05 mm |
| Kosketuskerroksen paksuus | Noin 0,3-0,7 mm | ±0,05 mm |
| Varren halkaisija | Noin 1,2-4 mm | ±0,05 mm |
| Varren pituus | Noin 1-4 mm | ±0,15 mm |
Näitä arvoja tulee käsitellä pikemminkin edustavina kuin yleisinä suunnittelurajoina. Tuotantoprojekteissa ostajien tulee toimittaa piirustukset, näytteet, tekniset asiakirjat, sähkövaatimukset ja kokoonpanoolosuhteet, jotta toimittaja voi vahvistaa asianmukaiset eritelmät.
Sähkökontaktiniittien valmistus vaatii kontrolloitua muotoilua, materiaalin valintaa, mittojen hallintaa ja tarkastusta. Koska komponentti on pieni, pienetkin mittapoikkeamat voivat vaikuttaa kokoonpanon kohdistukseen ja kosketinten suorituskykyyn.
Ammattimainen valmistustyönkulku keskittyy yleensä seuraaviin alueisiin:
Suuren volyymin sähkökomponenttien valmistuksessa johdonmukainen tuotanto on yhtä tärkeää kuin nimellisspesifikaatio. Vakaat mitat ja toistettava materiaalin suorituskyky vähentävät kokoonpanovaihteluita ja tukevat ennustettavaa tuotteen laatua.
Sopivan liikkuvan kosketinniitin valinta tulee aloittaa todellisista käyttöolosuhteista eikä vain vakiokoon valinnasta. Hankintaryhmät voivat käyttää seuraavaa tarkistuslistaa:
Työskentely OEM- ja ODM-tuotantoon kykenevän valmistajan kanssa voi yksinkertaistaa tätä prosessia. INT ilmoittaa voivansa valmistaa osia asiakkaan piirustusten tai teknisten asiakirjojen mukaan ja suositella sopivia materiaaleja sovellusvaatimusten mukaan.
Kun ostat liikkuvia koskettimia kiinalaisesta valmistajasta tai sähkökoskettimien toimittajasta, ostajien tulee katsoa yksikköhintaa pidemmälle. Pitkän aikavälin luotettavuus riippuu teknisestä tuesta, materiaalien yhtenäisyydestä, mittojen hallinnasta, dokumentaatiosta, pakkauksesta ja toimituskyvystä.
INT raportoi yli 12 vuoden kontaktiniittien valmistuksesta ja ISO9001-sertifioinnin. Sen tuotetiedot osoittavat myös tuen OEM- ja ODM-projekteille, mukautetut mitat, näytepyynnöt ja toimitusvaihtoehdot lento-, pika- tai meriteitse.
Kansainvälisissä hankinnoissa pakkaaminen on myös tärkeää, koska liikkuvat kosketinniitit ovat pieniä tarkkuuskomponentteja. INT kuvaa noin 500–5 000 kappaleen pakkausmääriä pieniin muovi- tai tyhjiömuovipusseihin, joita seuraavat yksittäiset laatikot ja kovapahviset ulkopakkaukset.
Valmistajia vertaileville ostajille luotettavan toimittajan pitäisi pystyä tarjoamaan:
Niitä käytetään pääasiassa sähkökytkentälaitteissa, kuten kontaktoreissa, katkaisimissa, käynnistimissä, lämpötilansäätimissä, kytkimissä ja releissä, erityisesti pieni- ja keskivirtasovelluksissa.
Yleisiä kosketuspintamateriaaleja ovat Ag, AgNi, AgCdO, AgSnO2, AgSnO2sisään2O3ja AgZnO. Yleisiä perusmateriaaleja ovat kupari ja kupari-nikkeli. Paras valinta riippuu sovelluksen sähköisistä ja mekaanisista vaatimuksista.
Kyllä. Mitat voidaan räätälöidä asiakkaan piirustusten, näytteiden tai teknisten asiakirjojen mukaan. Räätälöinti voi kattaa tärkeät mitat, kuten pään halkaisijan, pään paksuuden, kontaktikerroksen paksuuden, varren halkaisijan ja varren pituuden.
INT:n tuotetietojen mukaan näytteitä voidaan toimittaa. Varastossa olevat näytteet voivat olla ilmaisia, kun taas valmistusta vaativat näytteet voivat aiheuttaa tuotantokustannuksia.
INT ilmoittaa sähkökontaktien toimitusajaksi noin 15-25 päivää raaka-aineolosuhteista riippuen. Todellinen läpimenoaika tulee vahvistaa jokaiselle projektille materiaalin saatavuuden, tilausmäärän, räätälöinnin ja tuotantovaatimusten perusteella.
LaadukasLiikkuvat kosketinniititniillä on tärkeä rooli vakaan sähkökytkennän, mekaanisen luotettavuuden ja komponenttien pitkän aikavälin suorituskyvyn saavuttamisessa. Oikean kosketusmateriaalin, perusmateriaalin, mittojen, toleranssien ja valmistuskumppanin valinnalla voidaan merkittävästi vähentää suunnittelu- ja tuotantoriskejä. Räätälöidyn valmistuksen, OEM/ODM-tuen, materiaalinvalinta-avun ja sähkökoskettimien valmistuksen kokemuksen ansiosta INT tarjoaa yrityksille mahdollisuuden hankkia tarkkuuskosketinkomponentteja teollisiin sähkösovelluksiin. Jos olet kehittämässä uutta kytkinlaitetta tai etsit luotettavaa kiinalaista toimittajaa räätälöityihin liikkuviin koskettimiiniitteihin,ota meihin yhteyttäkeskustellaksesi piirustuksistasi, teknisistä tiedoistasi, näytevaatimuksistasi ja tuotantotarpeistasi.
